유동 방지형 원터치 커플러

WELLSYS COUPLERS

원터치방식으로 간편하고 빠르게 철근 이음 작업이 가능합니다

사이즈 및 규격

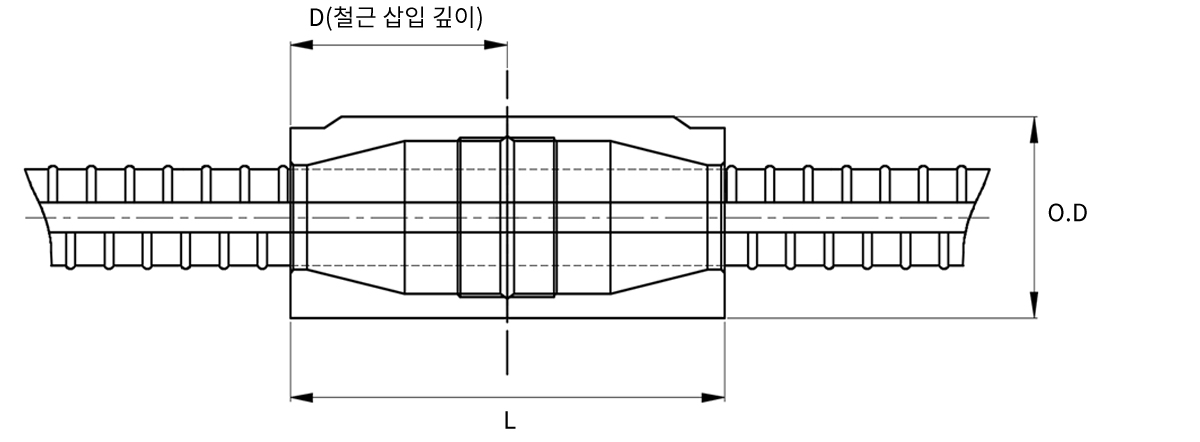

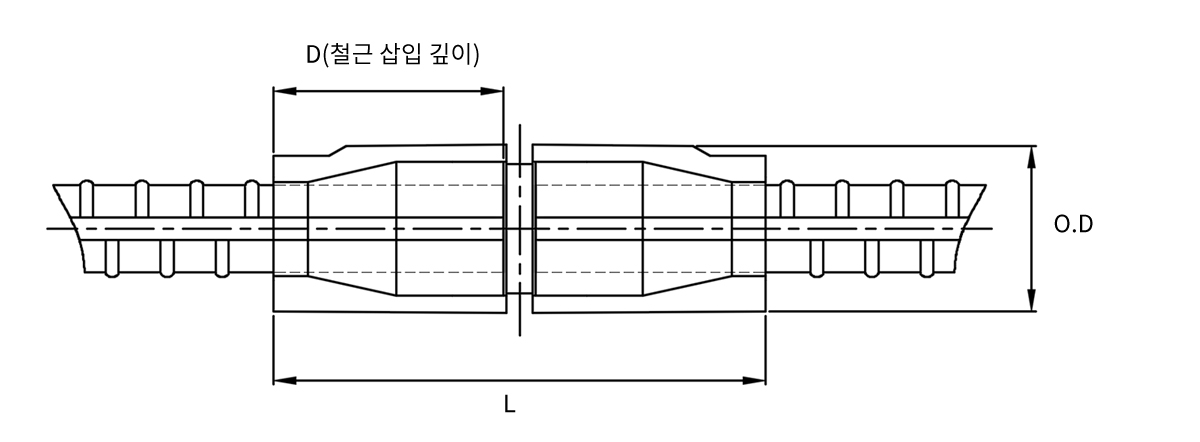

Type-A

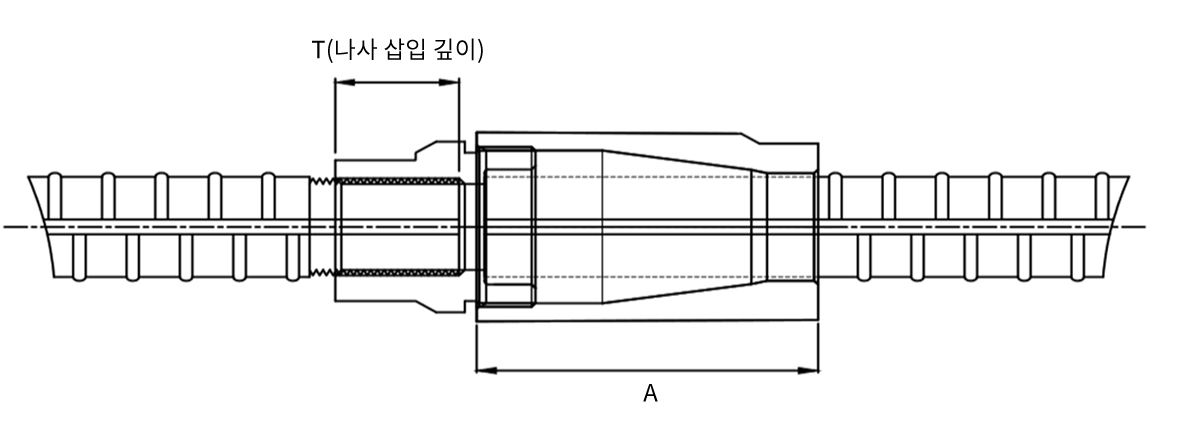

Type-B

TYPE A TYPE B
Model NO Rebar Size Out-Dia
[mm]
Length(L)
[mm]
Depth(D)
[mm]
T
[mm]
A
[mm]
D13 D13 Ø28 111 50 20 54
D16 D16 Ø35 123 58 23 61
D19 D19 Ø41 140 67 25 68
D22 D22 Ø47 154 74 28 76
D25 D25 Ø53 178 86 33 87
D29 D29 Ø61 204 98 36 102
D32 D32 Ø68 225 107 38 113
D35 D35 Ø72 256 118 40 125

Type-D

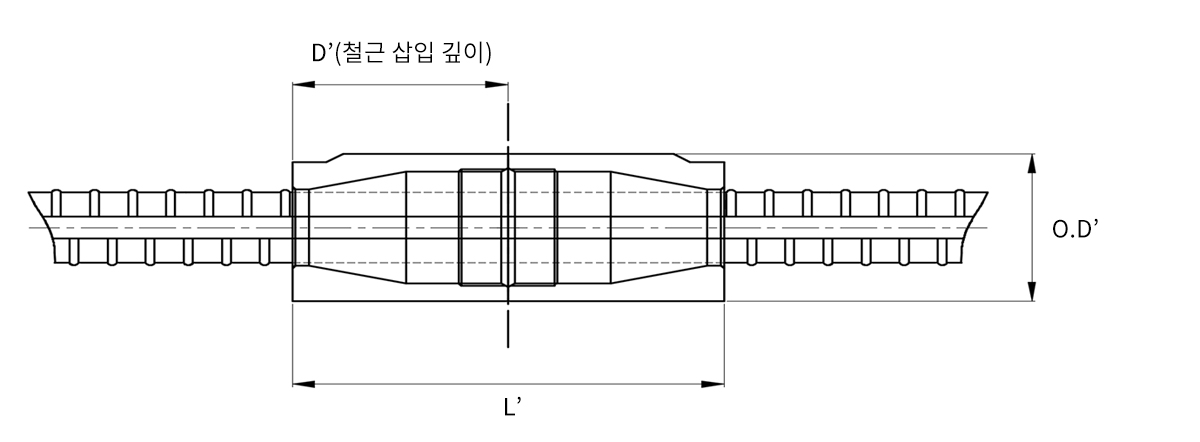

Type-D1

TYPE D TYPE D1
Model NO Rebar Size Out-Dia
[mm]
Length(L)
[mm]
Depth(D)
[mm]
Out-Dia'
[mm]
Length(L)'
[mm]
Depth(D)'
[mm]
D13 D13 Ø28 100 47
D16 D16 Ø36 116 52
D19 D19 Ø41 136 62
D22 D22 Ø47 150 69 Ø47 120 57
D25 D25 Ø53 170 77 Ø53 134 64
D29 D29 Ø61 190 87 Ø61 154 73
D32 D32 Ø68 210 97 Ø68 168 80
D35 D35 Ø72 256 118

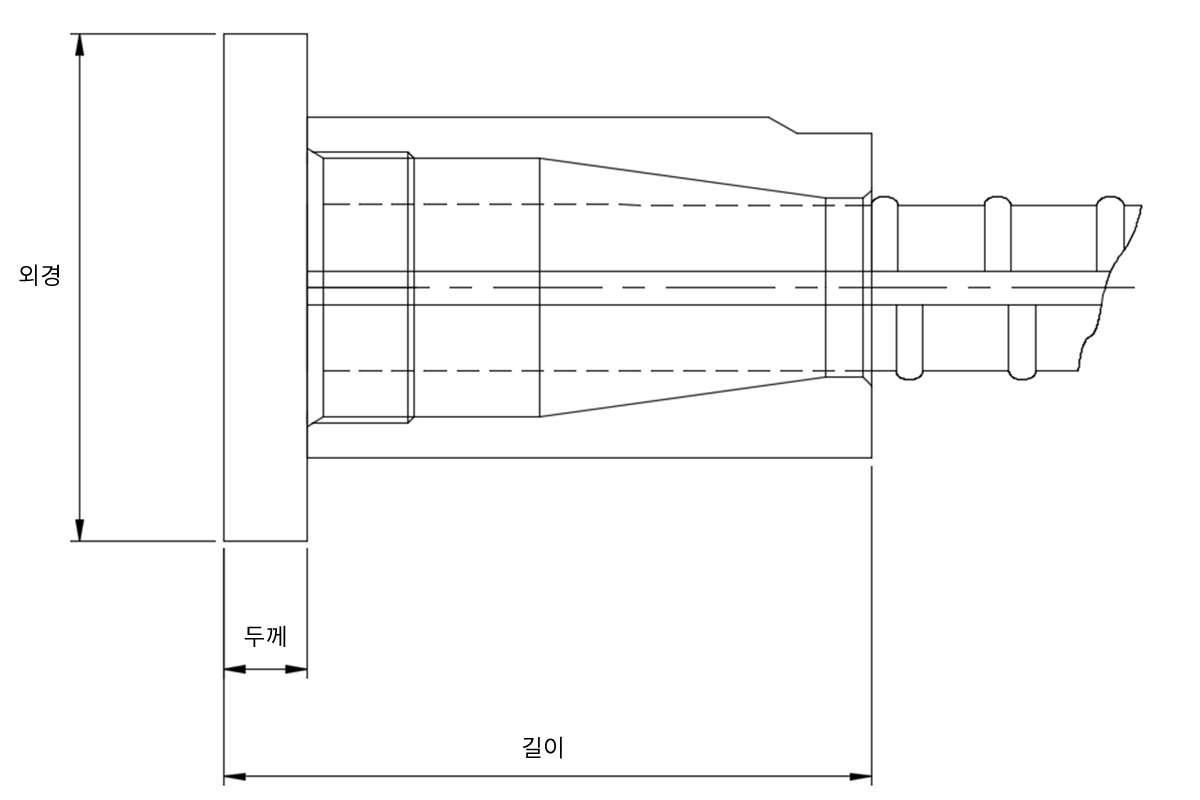

용접용, 정착용 커플러

[단위:mm]
규격 외경 두께 길이
D13 Ø36 8 58
D16 Ø40 8 66
D19 Ø45 10 78
D22 Ø54 10 85
D25 Ø60 10 95
D29 Ø68 12 107
D32 Ø74 12 117

상기 제품은 제작사의 사정에 따라 치수가 변경될 수 있습니다.
